Обвязка чиллер-фанкойл: из чего состоит и как подобрать
Арматура и автоматика для узлов чиллер-фанкойл: трёхходовые клапаны, термоэлектроприводы, насосные станции и проводные пульты. Позиции со склада в Москве, подбор по диаметру и пропускной способности, отгрузка со дня заказа.
Что делает узел обвязки

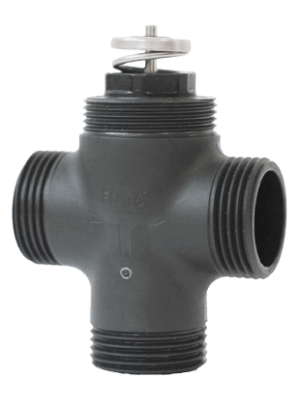

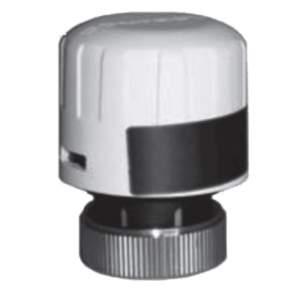

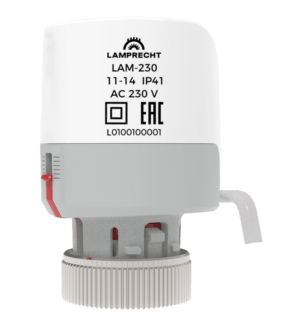

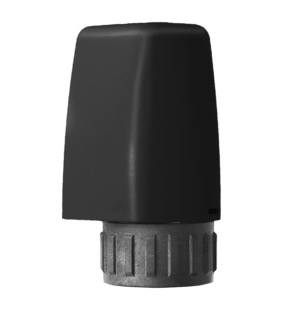

Фанкойл сам по себе не регулирует мощность — за это отвечает узел обвязки. Трёхходовой клапан серий VVG, VVO, VVM и LOM на DN15–DN25 перепускает воду мимо теплообменника, когда помещение уже вышло на уставку, и держит расход в контуре постоянным. На клапан ставится термоэлектропривод 230 В серий VAG, VAO, VAM или LAM: он открывает и закрывает шток по сигналу термостата, без шума и без обслуживания. Полимерные клапаны VVO не подвержены коррозии и служат дольше латунных, а в обесточенном состоянии остаются открытыми — проток воды не перекрывается при аварии по питанию.
Как подобрать клапан
Смотрят на два числа: условный диаметр DN, который должен совпасть с подводкой фанкойла, и пропускную способность Kvs — она подбирается под расчётный расход воды через теплообменник. Ошибка в Kvs обходится дороже экономии на клапане: заниженный режет расход, и фанкойл не выдаёт паспортную мощность; завышенный делает регулировку рывковой, температура в помещении гуляет. Пришлите схему узла или паспорт фанкойла — подберём позицию под ваш контур.
Насосные станции и управление
Насосные станции MACS серии HDP — готовый узел циркуляции для контура чиллера: насос, расширительный бак, группа безопасности и запорная арматура в одном корпусе, монтируются на закладную раму. Проводные пульты MACS RC ставятся в помещении и управляют фанкойлом по трём скоростям и уставке; исполнение с Modbus подключается к диспетчеризации здания.
Поставка и сервис
Поставляем и обслуживаем: если узел собирали не вы, наши инженеры выедут на объект, проверят обвязку, найдут причину неравномерного нагрева или холода по помещениям и заменят вышедшую из строя арматуру.
